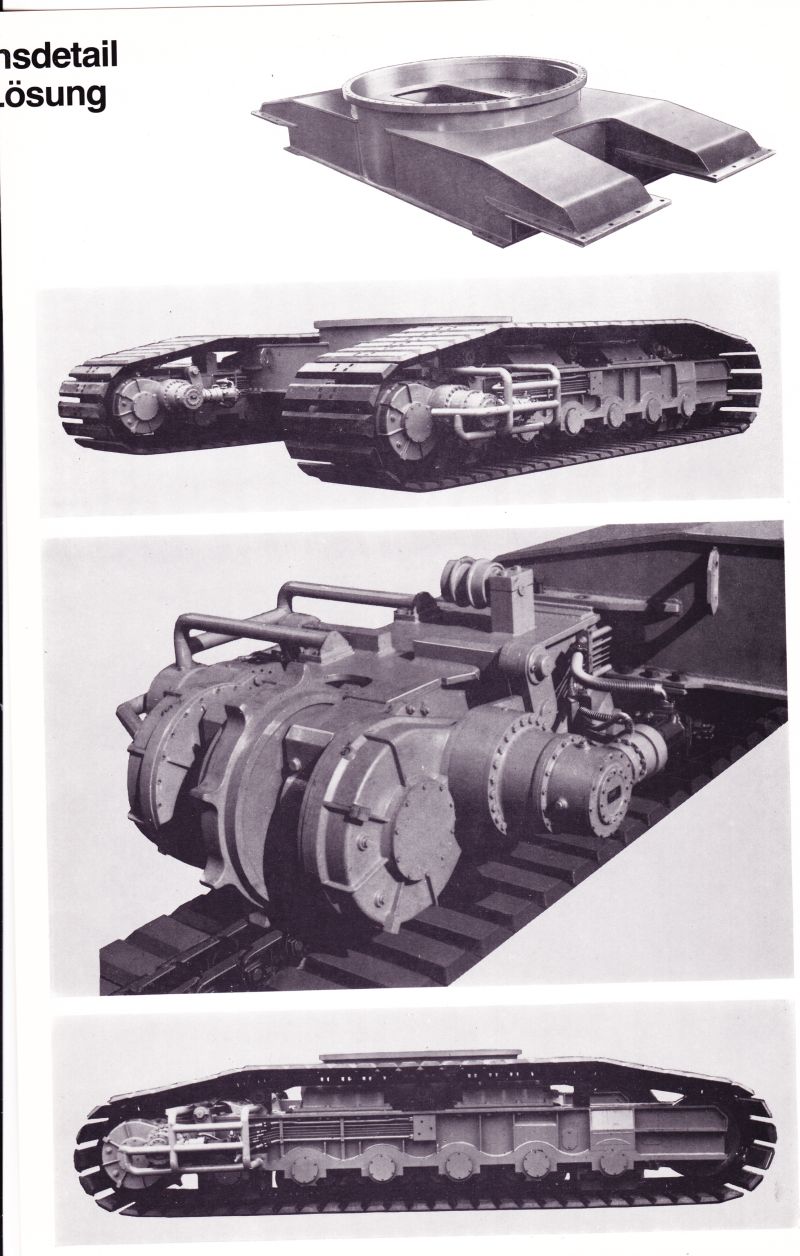

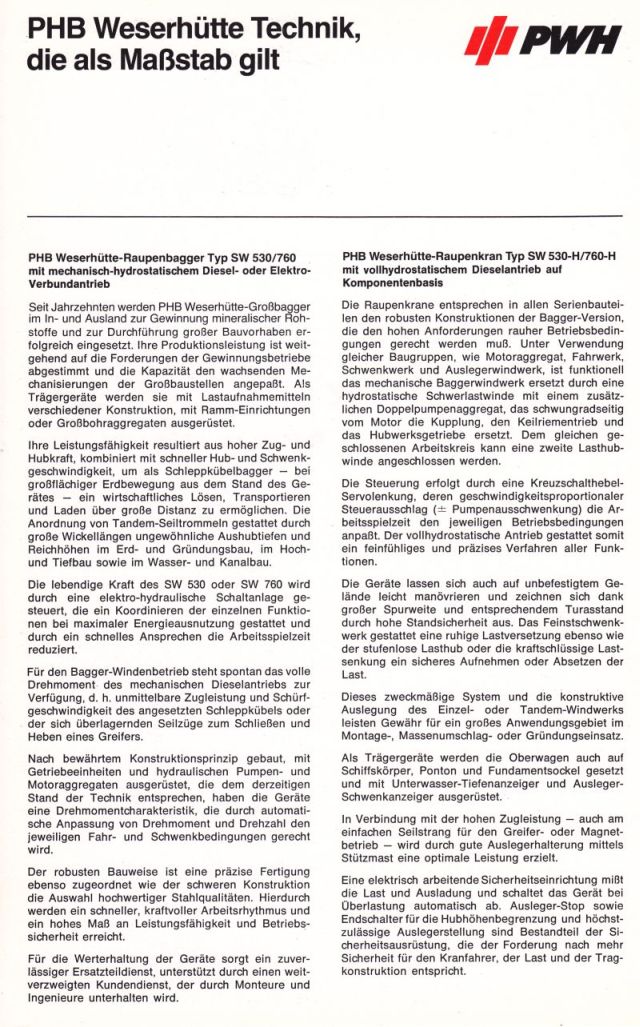

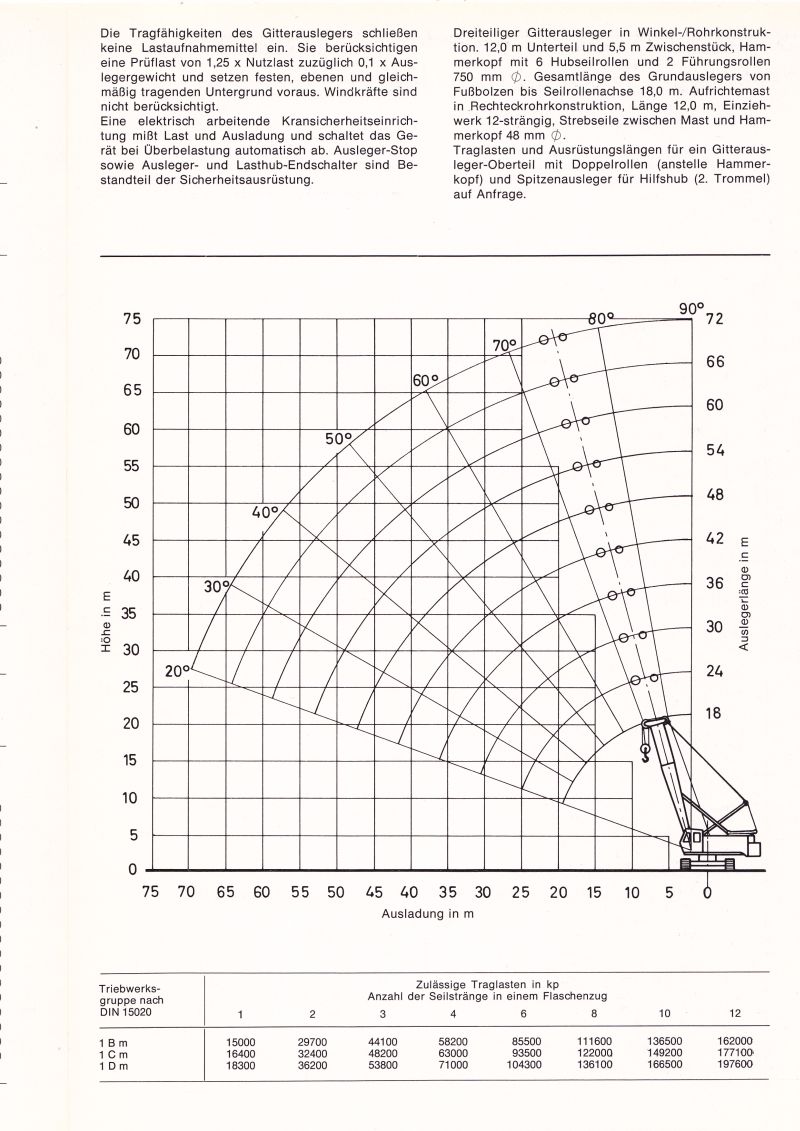

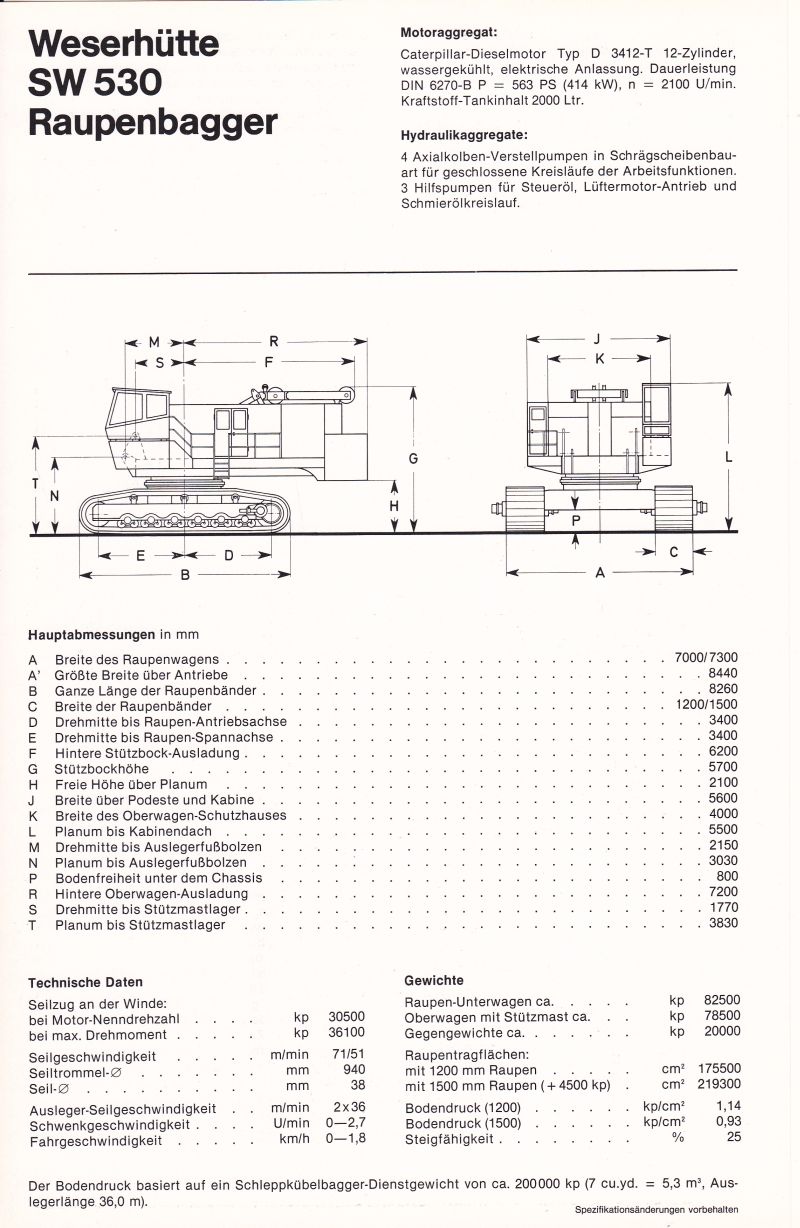

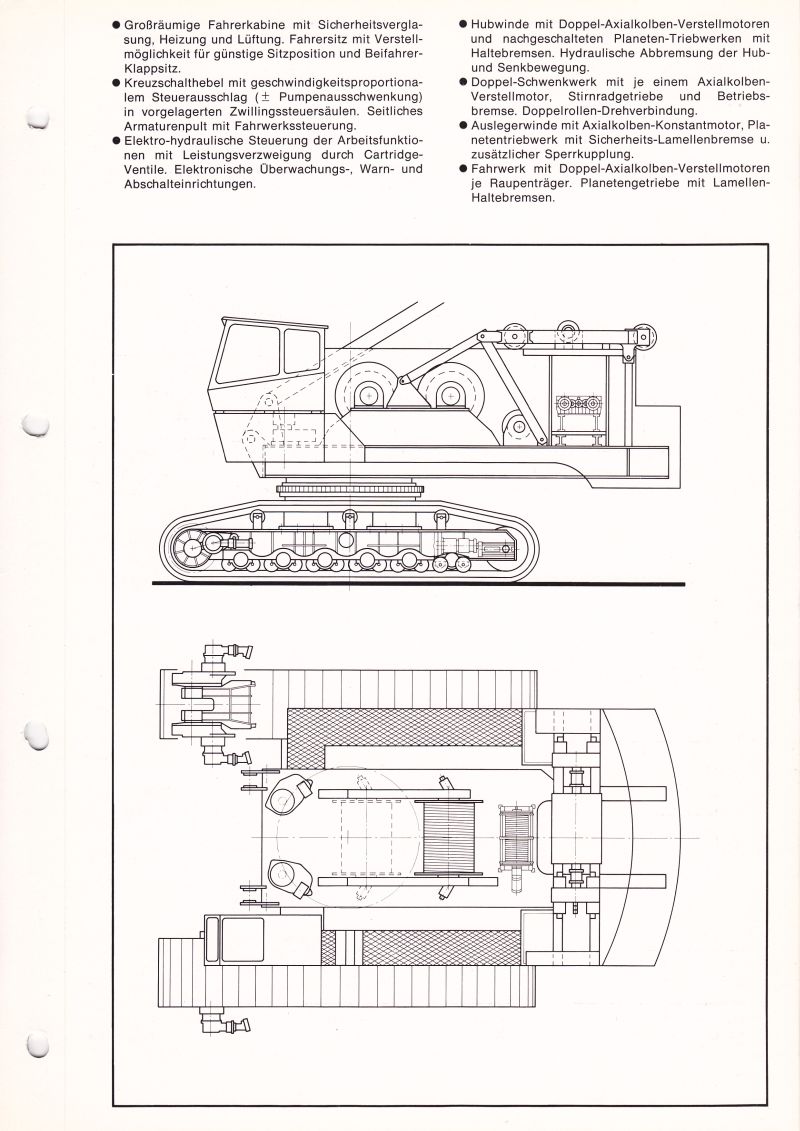

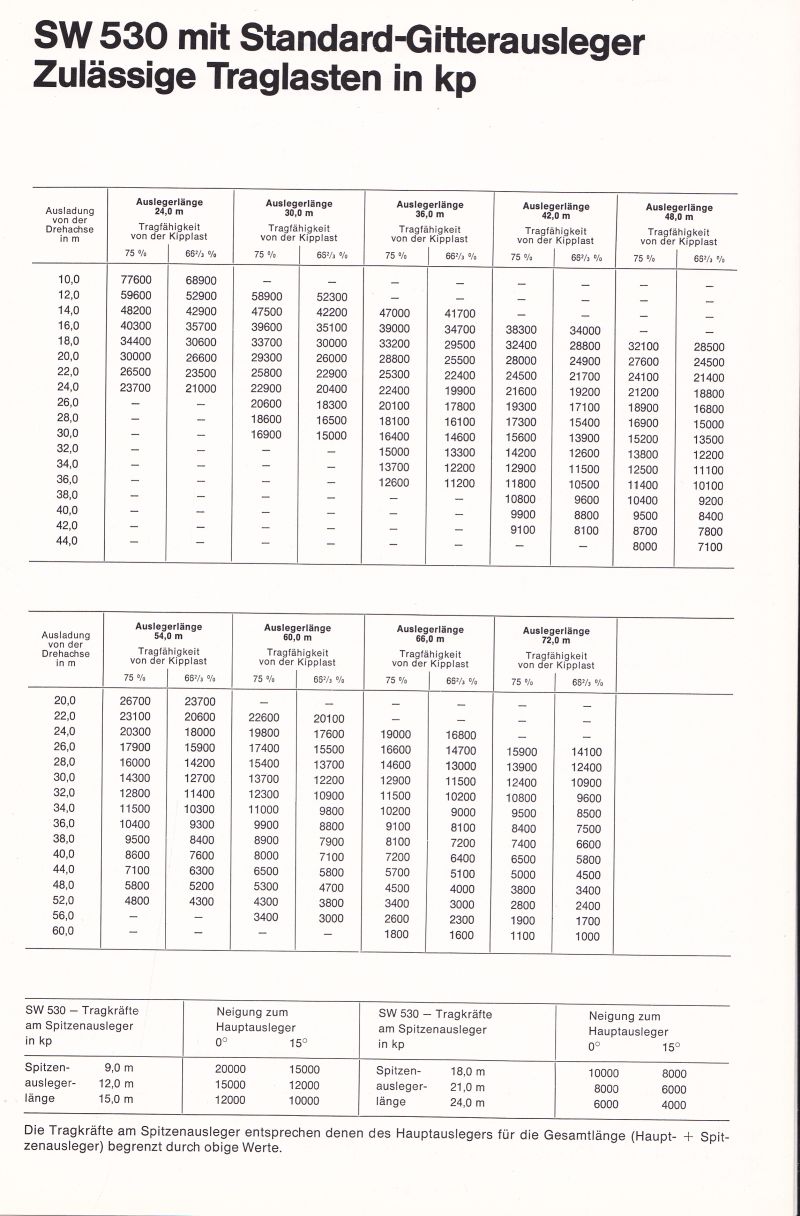

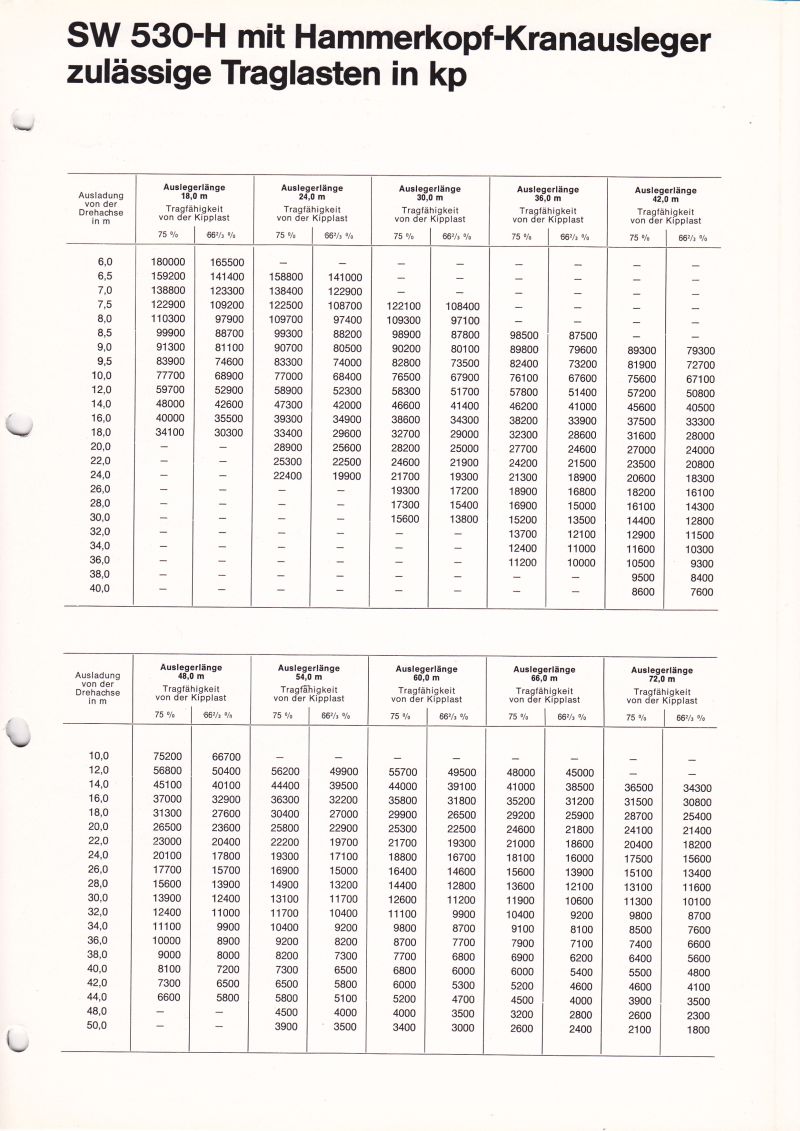

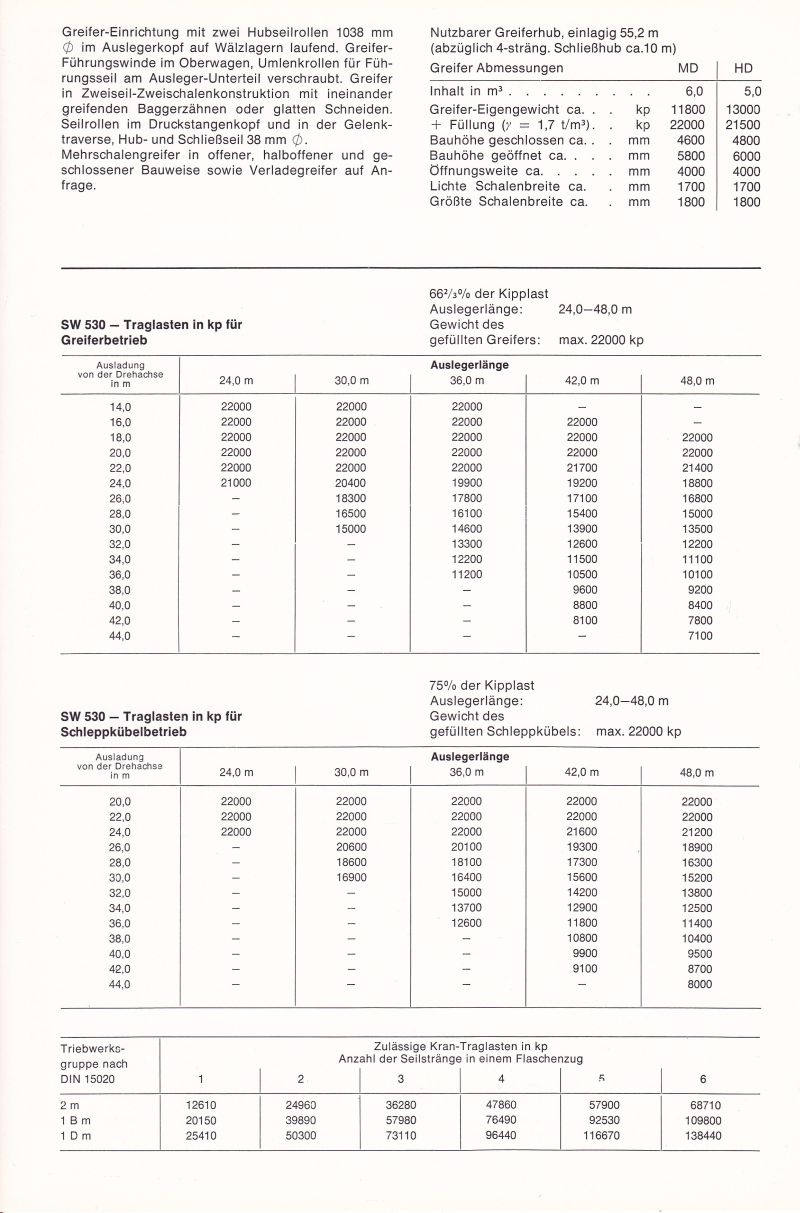

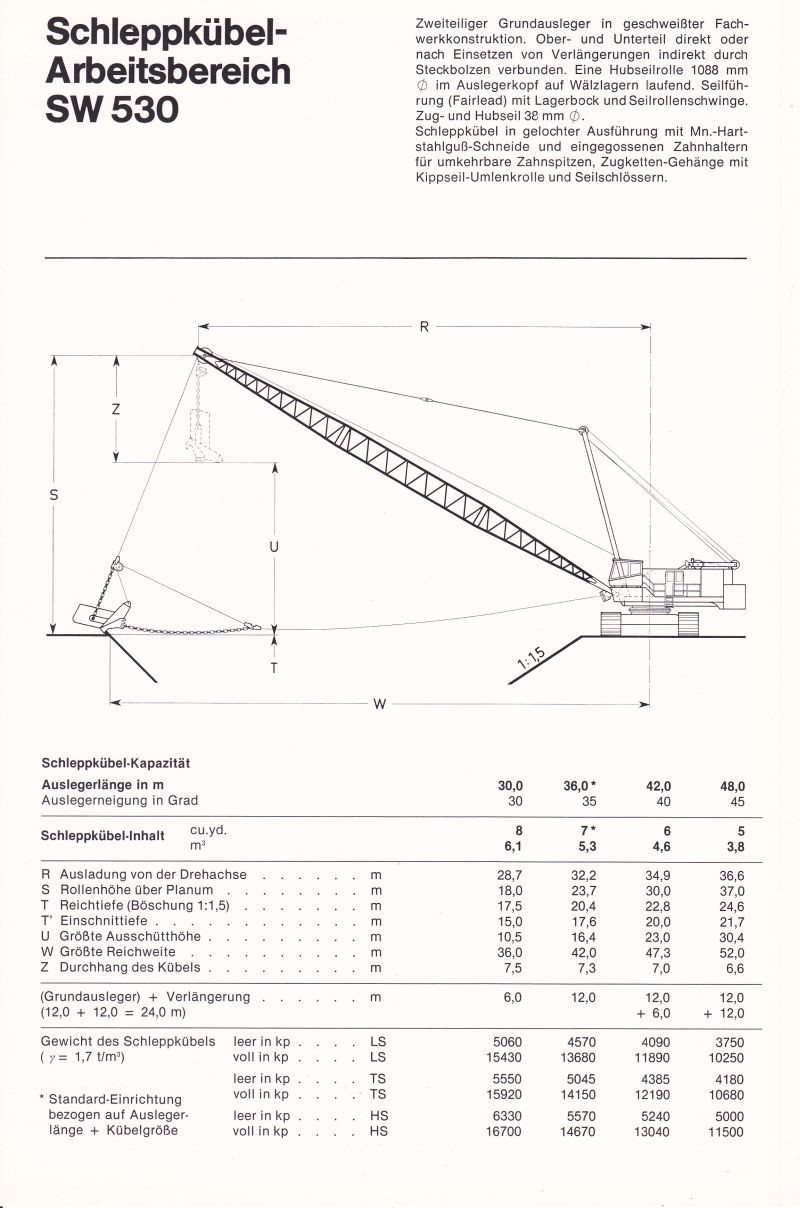

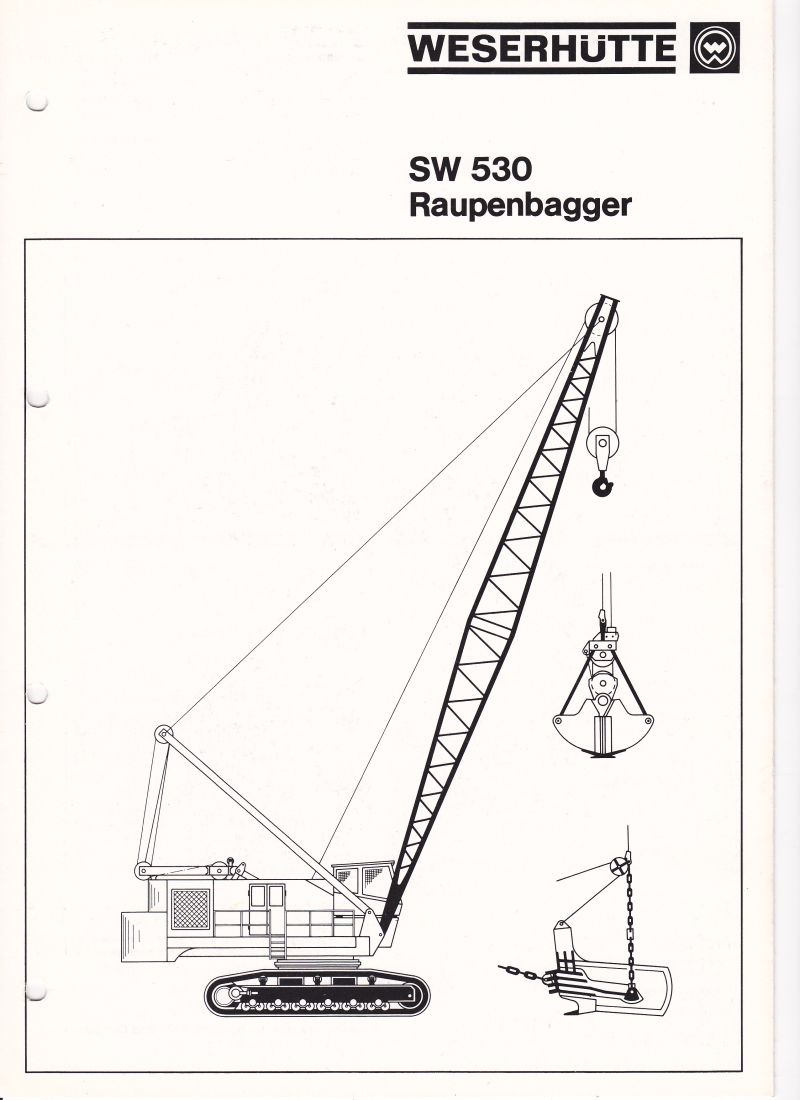

WESERHÜTTE SW 530

bagger doc hat diese Bilder (verkleinerte Versionen) angehängt:
SW 530_0001.jpg
SW 530_0002.jpg
SW 530_0003.jpg
SW 530_0004.jpg
SW 530_0005.jpg
SW 530_0006.jpg
SW 530_0007.jpg

12.11.2011 15:34 bagger doc ist offline E-Mail an bagger doc senden Beiträge von bagger doc suchen Nehmen Sie bagger doc in Ihre Freundesliste auf
bagger doc



images/avatars/avatar-6013.jpg

Dabei seit: 21.07.2010
Name: bernd
Herkunft: wiesbaden

Themenstarter Thema begonnen von bagger doc
WESERHÜTTE-Prospekte Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen

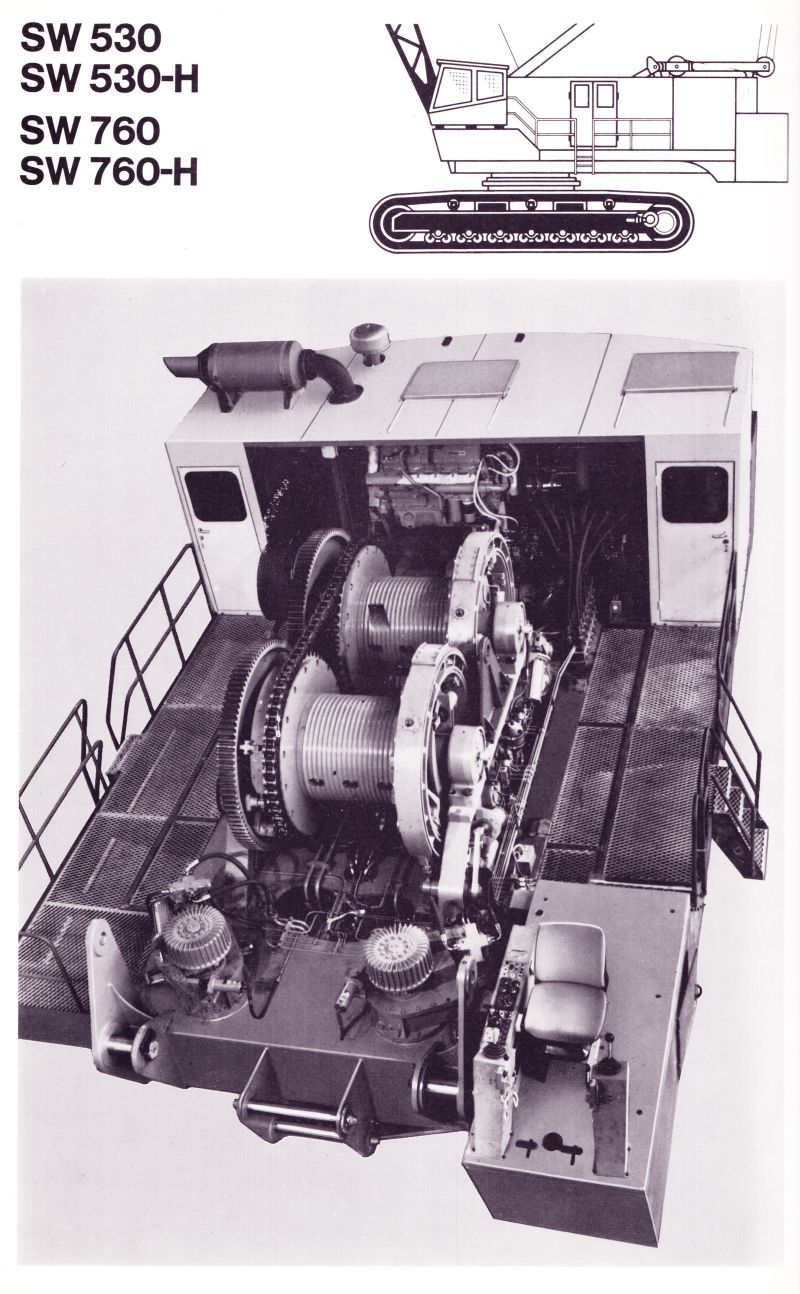

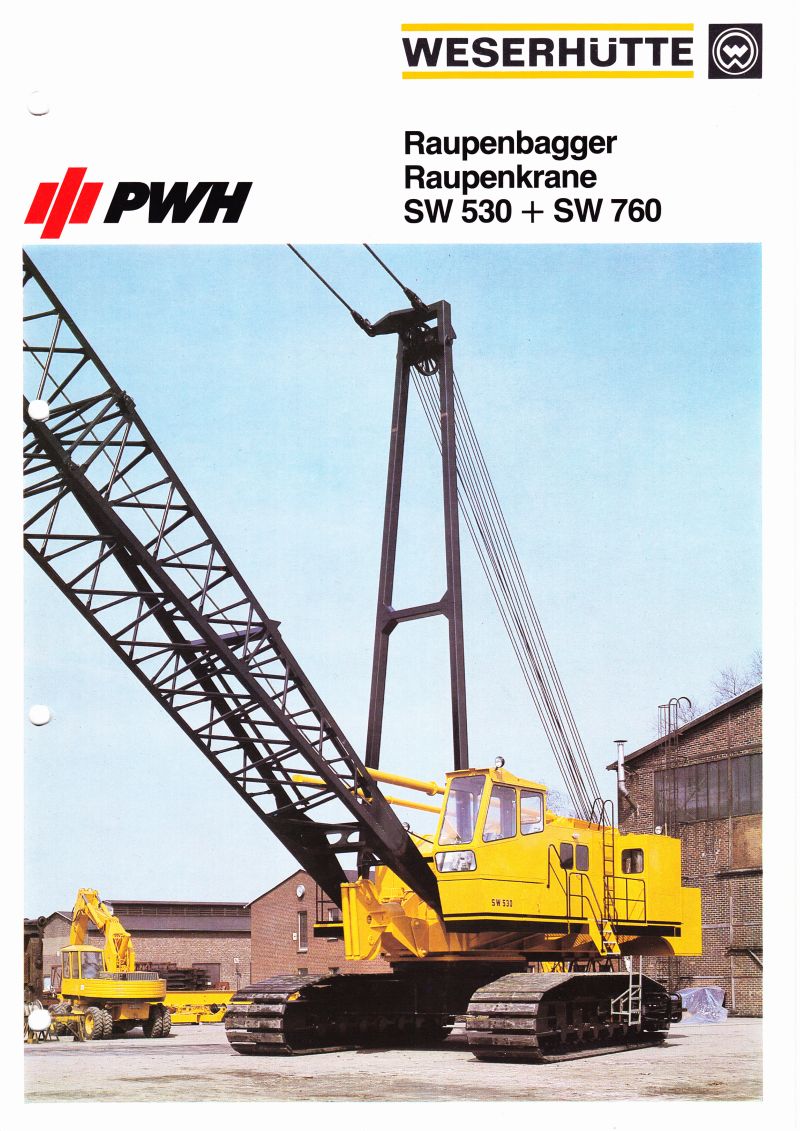

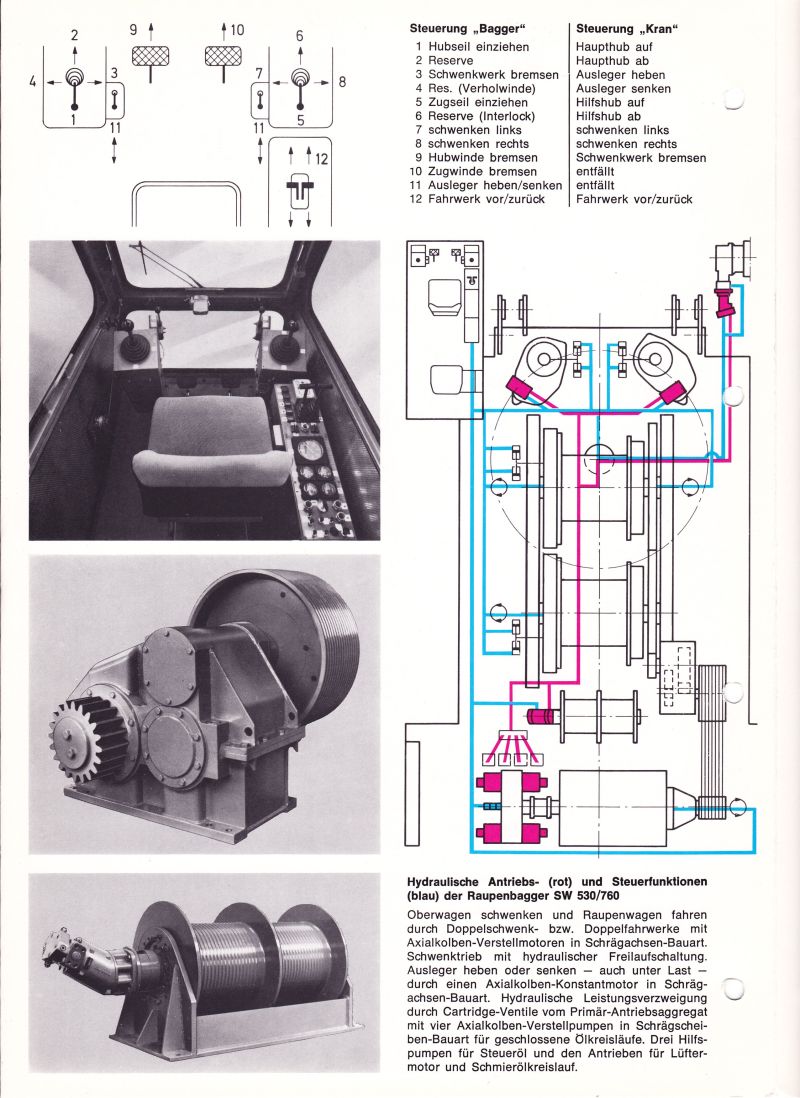

WESERHÜTTE SW 530B

bagger doc hat diese Bilder (verkleinerte Versionen) angehängt:
SW 530 B_0001.jpg
SW 530 B_0002.jpg
SW 530 B_0003.jpg
SW 530 B_0004.jpg
SW 530 B_0005.jpg
SW 530 B_0006.jpg
SW 530 B_0007.jpg

29.11.2011 18:56 bagger doc ist offline E-Mail an bagger doc senden Beiträge von bagger doc suchen Nehmen Sie bagger doc in Ihre Freundesliste auf
bagger doc



images/avatars/avatar-6013.jpg

Dabei seit: 21.07.2010
Name: bernd
Herkunft: wiesbaden

Themenstarter Thema begonnen von bagger doc
WESERHÜTTE -Prospekte Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen

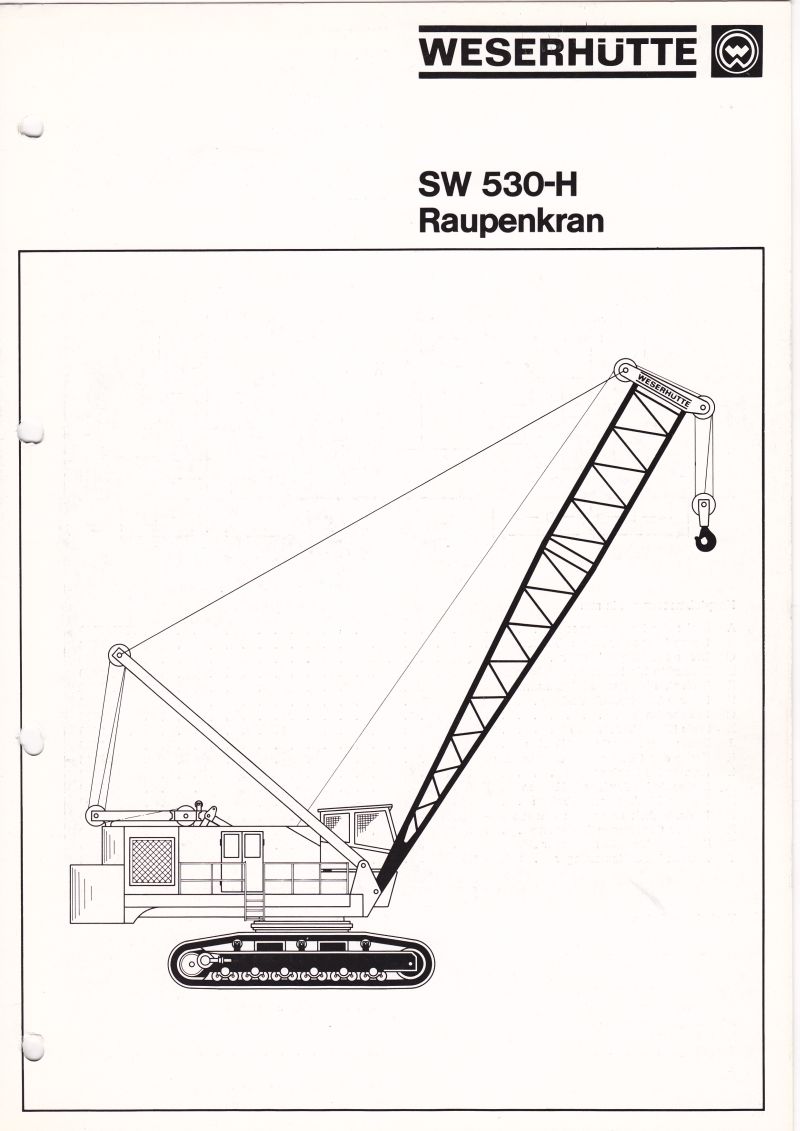

WESERHÜTTE SW 530 H Kranversion,techn.Daten

bagger doc hat diese Bilder (verkleinerte Versionen) angehängt:
SW 530 H_0001.jpg
SW 530 H_0002.jpg
SW 530 H_0003.jpg
SW 530 H_0004.jpg
SW 530 H_0005.jpg

18.12.2011 13:36 bagger doc ist offline E-Mail an bagger doc senden Beiträge von bagger doc suchen Nehmen Sie bagger doc in Ihre Freundesliste auf
Rudi1963



images/avatars/avatar-8661.jpg

Dabei seit: 28.10.2010
Name: Rudi
Herkunft: Ostfriesland
Technische Daten W3 Pionier (1/7) Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen
Vom W 3 Pionier besitze ich diese Dokumente - es sind allerdings nur sw Kopien. Diese wurden mir in den 80ern vom Werk aus freien Stücken zugeschickt, nachdem ich dort einige Ersatzteile für Restaurierung bestellte; hier das Grundgerät ohne Arbeitsausrüstung, es handelt sich dabei offensichtlich noch um den W3 der ersten Serie mit dem zweizylinder Motor:

Rudi1963 hat dieses Bild (verkleinerte Version) angehängt:
W3 Pionier technische Daten Grundgerät lütt.jpg

Dieser Beitrag wurde 3 mal editiert, zum letzten Mal von Rudi1963: 08.01.2012 20:10.
08.01.2012 19:26 Rudi1963 ist offline E-Mail an Rudi1963 senden Beiträge von Rudi1963 suchen Nehmen Sie Rudi1963 in Ihre Freundesliste auf
Rudi1963



images/avatars/avatar-8661.jpg

Dabei seit: 28.10.2010
Name: Rudi
Herkunft: Ostfriesland
W 3 Pionier technische Daten (2/7) Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen
Die seinerzeit wichtigste Arbeitseinrichtung: Hochlöffel

Rudi1963 hat dieses Bild (verkleinerte Version) angehängt:
W3 Pionier technische Daten Hochlöffel.jpg

Dieser Beitrag wurde 1 mal editiert, zum letzten Mal von Rudi1963: 08.01.2012 19:45.
08.01.2012 19:42 Rudi1963 ist offline E-Mail an Rudi1963 senden Beiträge von Rudi1963 suchen Nehmen Sie Rudi1963 in Ihre Freundesliste auf
Rudi1963



images/avatars/avatar-8661.jpg

Dabei seit: 28.10.2010
Name: Rudi
Herkunft: Ostfriesland
W 3 Pionier technische Daten (3/7) Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen
Tieflöffel, normal und schmaler Grabenlöffel:

Rudi1963 hat dieses Bild (verkleinerte Version) angehängt:
W3 Pionier technische Daten Tieflöffel.jpg

08.01.2012 19:48 Rudi1963 ist offline E-Mail an Rudi1963 senden Beiträge von Rudi1963 suchen Nehmen Sie Rudi1963 in Ihre Freundesliste auf
Rudi1963



images/avatars/avatar-8661.jpg

Dabei seit: 28.10.2010
Name: Rudi
Herkunft: Ostfriesland
W 3 Pionier technische Daten (4/7) Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen

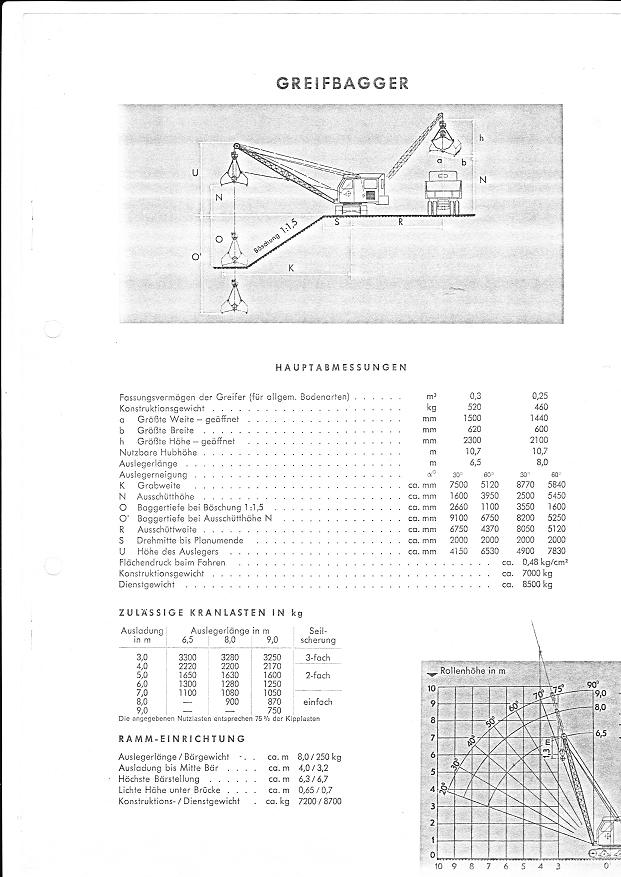

Greiferausrüstung:

Rudi1963 hat dieses Bild (verkleinerte Version) angehängt:
W3 Pionier technische Daten Greifer.jpg

08.01.2012 19:50 Rudi1963 ist offline E-Mail an Rudi1963 senden Beiträge von Rudi1963 suchen Nehmen Sie Rudi1963 in Ihre Freundesliste auf
Rudi1963



images/avatars/avatar-8661.jpg

Dabei seit: 28.10.2010
Name: Rudi
Herkunft: Ostfriesland
W 3 Pionier technische Daten (5/7) Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen
Schleppschaufeleinrichtung, als Sonderausführung auch Seitenschleppschaufel zum Aufreinigen von Gräben:

Rudi1963 hat dieses Bild (verkleinerte Version) angehängt:
W3 Pionier technische Daten Schleppschaufel.jpg

Dieser Beitrag wurde 1 mal editiert, zum letzten Mal von Rudi1963: 08.01.2012 20:02.
08.01.2012 19:52 Rudi1963 ist offline E-Mail an Rudi1963 senden Beiträge von Rudi1963 suchen Nehmen Sie Rudi1963 in Ihre Freundesliste auf
Rudi1963



images/avatars/avatar-8661.jpg

Dabei seit: 28.10.2010
Name: Rudi
Herkunft: Ostfriesland
W 3 Pionier technische Daten (6/7) Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen
Kranausrüstung:

Rudi1963 hat dieses Bild (verkleinerte Version) angehängt:
W3 Pionier technische Daten Kran.jpg

08.01.2012 19:55 Rudi1963 ist offline E-Mail an Rudi1963 senden Beiträge von Rudi1963 suchen Nehmen Sie Rudi1963 in Ihre Freundesliste auf
Rudi1963



images/avatars/avatar-8661.jpg

Dabei seit: 28.10.2010
Name: Rudi
Herkunft: Ostfriesland
W 3 Pionier technische Daten (7/7) Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen
... und als letztes noch Tieflöffel mit Planierschild, sowie Schotterrechen-Bundesbahnausführung; hierfür wurde das Heck des Baggers gekürzt ausgeführt, damit er beim Schwenken nicht in das Lichtraumprofil des Parallelgleises ragte; im Gegensatz zum einfachen Planierschild besaß der Schotterrechen eine Parallelführung:

Rudi1963 hat dieses Bild (verkleinerte Version) angehängt:
W3 Pionier technische Daten Tieflöffel Rechen.jpg

Dieser Beitrag wurde 1 mal editiert, zum letzten Mal von Rudi1963: 08.01.2012 20:30.
08.01.2012 20:00 Rudi1963 ist offline E-Mail an Rudi1963 senden Beiträge von Rudi1963 suchen Nehmen Sie Rudi1963 in Ihre Freundesliste auf
