Hier das Bild dazu...

__________________
Baggermax
02.12.2018 10:05 Baggermax ist offline E-Mail an Baggermax senden Beiträge von Baggermax suchen Nehmen Sie Baggermax in Ihre Freundesliste auf
Baggermax   Zeige Baggermax auf Karte



Dabei seit: 09.03.2008
Name: Stefan
Herkunft: Deutschland

Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen

irgendwie vergesse ich immer, wie das mit den Bildern ging.

Baggermax hat dieses Bild (verkleinerte Version) angehängt:



__________________
Baggermax
02.12.2018 10:07 Baggermax ist offline E-Mail an Baggermax senden Beiträge von Baggermax suchen Nehmen Sie Baggermax in Ihre Freundesliste auf
Baggermax   Zeige Baggermax auf Karte



Dabei seit: 09.03.2008
Name: Stefan
Herkunft: Deutschland

Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen

Dann kann man die Welle, die mit Schwingmetallen im Kupplungsgehäuse gelagert ist, herausziehen.
Die eigentliche Abtriebswelle der Kupplung ist eine Hohlwelle.
Die Welle hier dient zum Antrieb der Hydraulikpumpe der SR53. Sie ist permanent mit dem Motor verbunden und wird durch die Kupplung nicht getrennt.

__________________
Baggermax
02.12.2018 10:09 Baggermax ist offline E-Mail an Baggermax senden Beiträge von Baggermax suchen Nehmen Sie Baggermax in Ihre Freundesliste auf
Baggermax   Zeige Baggermax auf Karte



Dabei seit: 09.03.2008
Name: Stefan
Herkunft: Deutschland

Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen

Bild...

Baggermax hat dieses Bild (verkleinerte Version) angehängt:



__________________
Baggermax
02.12.2018 10:10 Baggermax ist offline E-Mail an Baggermax senden Beiträge von Baggermax suchen Nehmen Sie Baggermax in Ihre Freundesliste auf
Baggermax   Zeige Baggermax auf Karte



Dabei seit: 09.03.2008
Name: Stefan
Herkunft: Deutschland

Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen

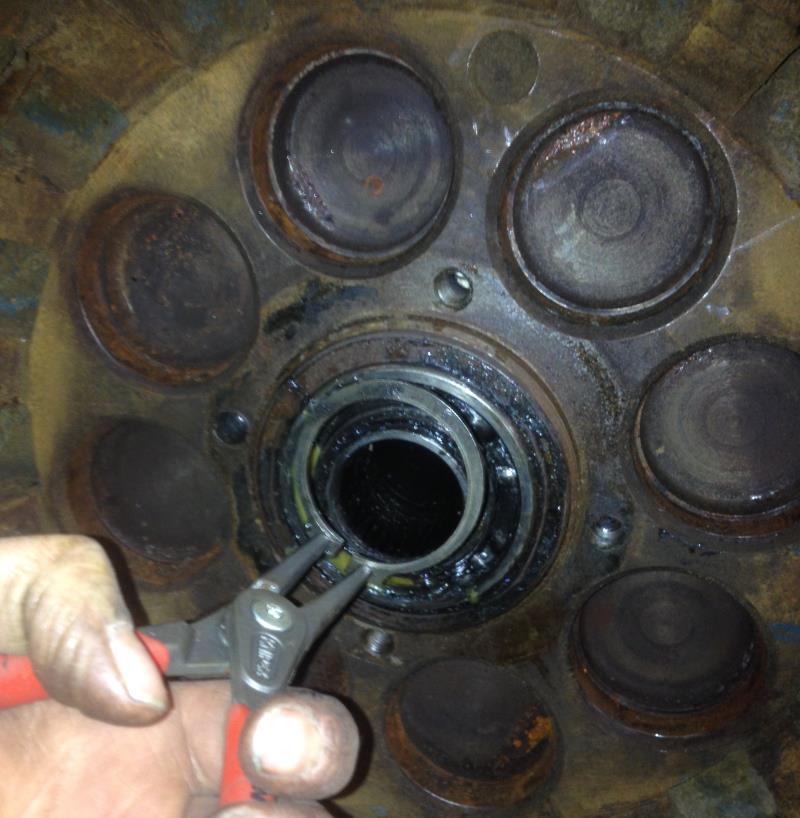

Nach dem Entfernen des Seegerings kann man die eigentliche Abtriebswelle der Kupplung (Hohlwelle) aus dem Kugellager auspressen.

Baggermax hat dieses Bild (verkleinerte Version) angehängt:



__________________
Baggermax
02.12.2018 10:12 Baggermax ist offline E-Mail an Baggermax senden Beiträge von Baggermax suchen Nehmen Sie Baggermax in Ihre Freundesliste auf
Baggermax   Zeige Baggermax auf Karte



Dabei seit: 09.03.2008
Name: Stefan
Herkunft: Deutschland

Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen

Zum Auspressen benutzt man am besten eine spezielle Vorrichtung, da die gehärte Hohlwelle stoß- und schlagempfindlich ist und leicht etwas abplatzen kann.

Baggermax hat dieses Bild (verkleinerte Version) angehängt:



__________________
Baggermax
02.12.2018 10:13 Baggermax ist offline E-Mail an Baggermax senden Beiträge von Baggermax suchen Nehmen Sie Baggermax in Ihre Freundesliste auf
Baggermax   Zeige Baggermax auf Karte



Dabei seit: 09.03.2008
Name: Stefan
Herkunft: Deutschland

Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen

Nach dem Herausziehen der Hohlwelle öffnet man die 12 Deckelschrauben

Baggermax hat diese Bilder (verkleinerte Versionen) angehängt:



__________________
Baggermax
02.12.2018 10:19 Baggermax ist offline E-Mail an Baggermax senden Beiträge von Baggermax suchen Nehmen Sie Baggermax in Ihre Freundesliste auf
Baggermax   Zeige Baggermax auf Karte



Dabei seit: 09.03.2008
Name: Stefan
Herkunft: Deutschland

Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen

Hier jetzt die geöffnete Kupplung.

Baggermax hat dieses Bild (verkleinerte Version) angehängt:



__________________
Baggermax
02.12.2018 10:22 Baggermax ist offline E-Mail an Baggermax senden Beiträge von Baggermax suchen Nehmen Sie Baggermax in Ihre Freundesliste auf
Baggermax   Zeige Baggermax auf Karte



Dabei seit: 09.03.2008
Name: Stefan
Herkunft: Deutschland

Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen

Die Zwischenscheibe läßt sich herausheben. Man blickt dann auf die beiden Mitnehmerscheiben (Eine auf der vorderen Gehäuseseite, eine auf der hinteren Gehäuseseite).

Baggermax hat dieses Bild (verkleinerte Version) angehängt:



__________________
Baggermax
02.12.2018 10:25 Baggermax ist offline E-Mail an Baggermax senden Beiträge von Baggermax suchen Nehmen Sie Baggermax in Ihre Freundesliste auf
Baggermax   Zeige Baggermax auf Karte



Dabei seit: 09.03.2008
Name: Stefan
Herkunft: Deutschland

Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen

Hier noch mal die einzelnen Teile in der Reihenfolge

Baggermax hat dieses Bild (verkleinerte Version) angehängt:
