Hallo,

in diesem Beitrag zeigen wir unseren Museums-Baukran Brun MTK 18 M.

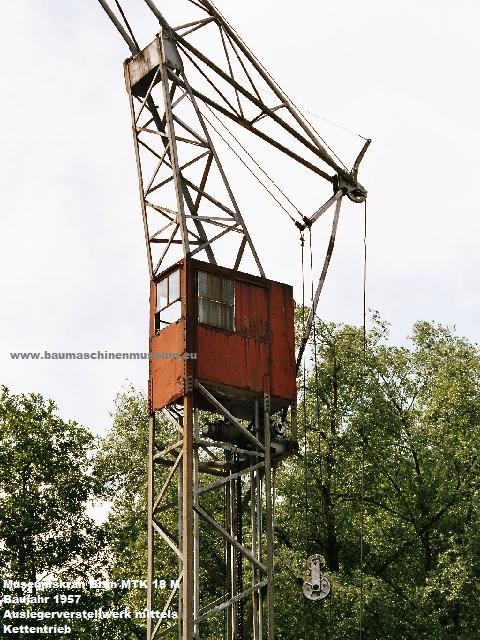

Eine Besonderheit dieses alten Krans mit Biegebalkenausleger ist die Auslegerverstellung mittels Kettentrieb.

Baumamuseum hat diese Bilder (verkleinerte Versionen) angehängt:



__________________
Viele Grüße,
Baumamuseum

www.baumaschinenmuseum.eu
AG Kran- und Baumaschinenmuseum e.V.

Von uns gepostete Bilder unterliegen unserem Copyright!
Nicht erlaubtes Kopieren/Veröffentlichen ist nicht statthaft.

Dieser Beitrag wurde 3 mal editiert, zum letzten Mal von Baumamuseum: 21.01.2016 21:49.

18.12.2011 20:37 Baumamuseum ist offline E-Mail an Baumamuseum senden Homepage von Baumamuseum Beiträge von Baumamuseum suchen Nehmen Sie Baumamuseum in Ihre Freundesliste auf
Baumamuseum



images/avatars/avatar-2044.jpg

Dabei seit: 16.04.2005
Name: D.M.
Herkunft: D

Themenstarter Thema begonnen von Baumamuseum
Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen

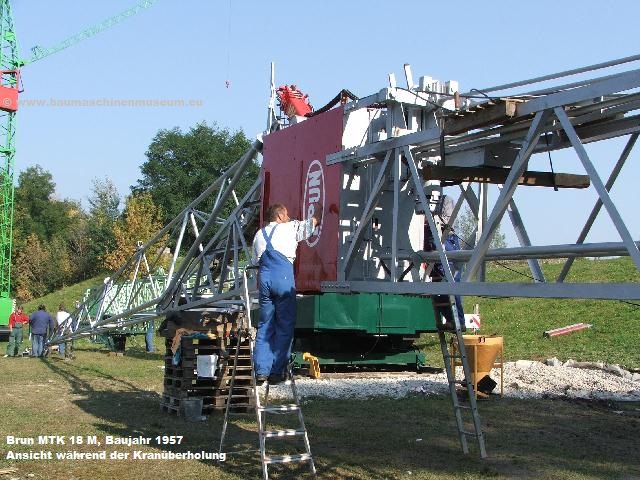

Teilansicht während der Überholung des Baukrans:

Baumamuseum hat dieses Bild angehängt:



__________________
Viele Grüße,
Baumamuseum

www.baumaschinenmuseum.eu
AG Kran- und Baumaschinenmuseum e.V.

Von uns gepostete Bilder unterliegen unserem Copyright!
Nicht erlaubtes Kopieren/Veröffentlichen ist nicht statthaft.

18.12.2011 20:39 Baumamuseum ist offline E-Mail an Baumamuseum senden Homepage von Baumamuseum Beiträge von Baumamuseum suchen Nehmen Sie Baumamuseum in Ihre Freundesliste auf
Baumamuseum



images/avatars/avatar-2044.jpg

Dabei seit: 16.04.2005
Name: D.M.
Herkunft: D

Themenstarter Thema begonnen von Baumamuseum
Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen

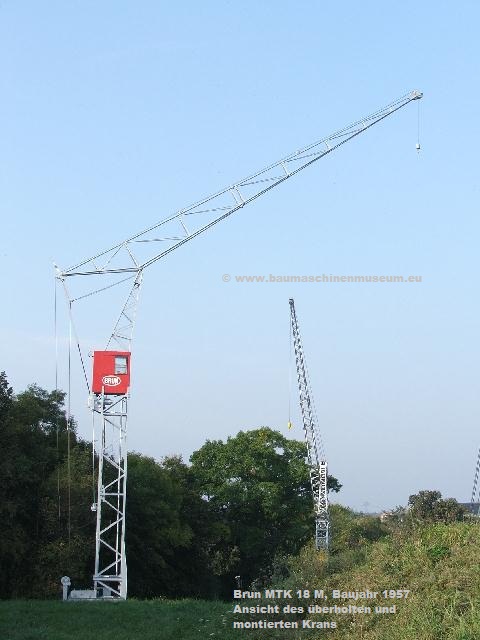

Ansicht des überholten und wieder montierten Alt-Baukrans:

Baumamuseum hat diese Bilder (verkleinerte Versionen) angehängt:



__________________
Viele Grüße,
Baumamuseum

www.baumaschinenmuseum.eu
AG Kran- und Baumaschinenmuseum e.V.

Von uns gepostete Bilder unterliegen unserem Copyright!
Nicht erlaubtes Kopieren/Veröffentlichen ist nicht statthaft.

18.12.2011 20:42 Baumamuseum ist offline E-Mail an Baumamuseum senden Homepage von Baumamuseum Beiträge von Baumamuseum suchen Nehmen Sie Baumamuseum in Ihre Freundesliste auf
TheVoice



images/avatars/avatar-7306.jpg

Dabei seit: 06.06.2006
Name: P.
Herkunft: SP
Alter: 33

Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen

daumen
Tolle Bilder

__________________
© Philippe Dupré
18.12.2011 20:52 TheVoice ist offline E-Mail an TheVoice senden Beiträge von TheVoice suchen Nehmen Sie TheVoice in Ihre Freundesliste auf
Baumamuseum



images/avatars/avatar-2044.jpg

Dabei seit: 16.04.2005
Name: D.M.
Herkunft: D

Themenstarter Thema begonnen von Baumamuseum
Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen

Zitat:
Original von TheVoice
daumen
Tolle Bilder


und: toller Kran freu zwinker

__________________
Viele Grüße,
Baumamuseum

www.baumaschinenmuseum.eu
AG Kran- und Baumaschinenmuseum e.V.

Von uns gepostete Bilder unterliegen unserem Copyright!
Nicht erlaubtes Kopieren/Veröffentlichen ist nicht statthaft.

18.12.2011 20:56 Baumamuseum ist offline E-Mail an Baumamuseum senden Homepage von Baumamuseum Beiträge von Baumamuseum suchen Nehmen Sie Baumamuseum in Ihre Freundesliste auf
Baumamuseum



images/avatars/avatar-2044.jpg

Dabei seit: 16.04.2005
Name: D.M.
Herkunft: D

Themenstarter Thema begonnen von Baumamuseum
Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen

Hallo,

hier noch eine Aufnahme, auf der die Ketten-Antriebseinheit zur Auslegerverstellung unseres MTK 18 M zu erkennen ist:

Baumamuseum hat dieses Bild (verkleinerte Version) angehängt:
imm032_32A-24 - Kopie.jpg



__________________
Viele Grüße,
Baumamuseum

www.baumaschinenmuseum.eu
AG Kran- und Baumaschinenmuseum e.V.

Von uns gepostete Bilder unterliegen unserem Copyright!
Nicht erlaubtes Kopieren/Veröffentlichen ist nicht statthaft.

Dieser Beitrag wurde 1 mal editiert, zum letzten Mal von Baumamuseum: 17.01.2012 10:46.

16.01.2012 20:47 Baumamuseum ist offline E-Mail an Baumamuseum senden Homepage von Baumamuseum Beiträge von Baumamuseum suchen Nehmen Sie Baumamuseum in Ihre Freundesliste auf
Baumamuseum



images/avatars/avatar-2044.jpg

Dabei seit: 16.04.2005
Name: D.M.
Herkunft: D

Themenstarter Thema begonnen von Baumamuseum
Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen

Hier noch ein kurzer Bericht von unserem Vereinskollegen Pius Meyer, der auch einer der Betreiber der höchst informativen und interessanten Internetseiten www.kran-info.ch ist:

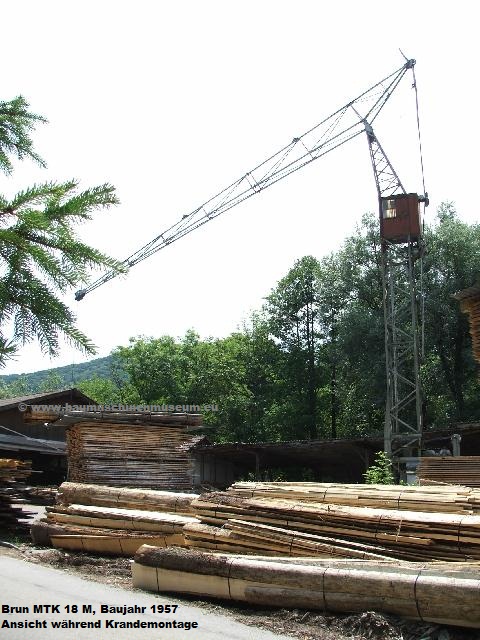

Die Sägerei Gubler aus Kienberg (CH), überliess uns freundlicherweise, ihren als Lagerplatzkran eingesetzten Brun Kran vom Typ MTK 18 M.
Der Kran verfügt über eine Ausladung von 18.0 m und eine Tragkraft hierbei von noch 850 kg. Die maximale Hubkraft beträgt 2000 kg. Dieses Brun Gerät hat eine Auslegerverstellwinde mittels gallscher Kette mit Schneckenantrieb und Ausgleichsgewicht. Der Kran wurde 1969 gebraucht gekauft und tat seien Dienst ohne Probleme und grössere Revisionen bis zum Juni 2005! Ein Qualitätszeugnis!
Darauf wurde der Kran durch das bewährte Montageteam demontiert und verladen und in das Kran- und Baumaschinenmuseum transportiert. Dort wurde er überholt und wieder montiert. Für die nächste Zeit wird dieses Gerät im Museum stehen und wird dort ein eindrückliches Beispiel für die Kranentwicklung in den fünfziger Jahren sein.

Auch an dieser Stelle noch einmal besten Dank an Herrn Gubler für die Übereignung seines Krans und seine tolle Unterstützung!

__________________
Viele Grüße,
Baumamuseum

www.baumaschinenmuseum.eu
AG Kran- und Baumaschinenmuseum e.V.

Von uns gepostete Bilder unterliegen unserem Copyright!
Nicht erlaubtes Kopieren/Veröffentlichen ist nicht statthaft.

02.08.2014 21:13 Baumamuseum ist offline E-Mail an Baumamuseum senden Homepage von Baumamuseum Beiträge von Baumamuseum suchen Nehmen Sie Baumamuseum in Ihre Freundesliste auf
Baumamuseum



images/avatars/avatar-2044.jpg

Dabei seit: 16.04.2005
Name: D.M.
Herkunft: D

Themenstarter Thema begonnen von Baumamuseum
Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen

Hier ein Inserat aus einerm Fachmagazin des Unternehmens BRUN im Jahre 1955 zu der damaligen MTK-Baureihe. Der gezeigte Kran ist ein MTK 16 ohne motorische Auslegerverstellung.

Baumamuseum hat dieses Bild (verkleinerte Version) angehängt:
 Anzeige_Brun_MTK-Kran_1955_cArchiv-AG-KB



__________________
Viele Grüße,
Baumamuseum

www.baumaschinenmuseum.eu
AG Kran- und Baumaschinenmuseum e.V.

Von uns gepostete Bilder unterliegen unserem Copyright!
Nicht erlaubtes Kopieren/Veröffentlichen ist nicht statthaft.

Dieser Beitrag wurde 2 mal editiert, zum letzten Mal von Baumamuseum: 03.08.2014 12:46.

03.08.2014 12:45 Baumamuseum ist offline E-Mail an Baumamuseum senden Homepage von Baumamuseum Beiträge von Baumamuseum suchen Nehmen Sie Baumamuseum in Ihre Freundesliste auf
Baumamuseum



images/avatars/avatar-2044.jpg

Dabei seit: 16.04.2005
Name: D.M.
Herkunft: D

Themenstarter Thema begonnen von Baumamuseum
Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen

Unser Kollege Pius Meyer schrieb zu den BRUN MTK-Kranen auf www.kran-info.ch :

Auf die 1. Baumaschinenmesse 1951 in Bern, entwickelte die Firma Brun ein komplett neues Turmdrehkranmodell, einen so genannten Mittelturmdrehkran.

Das erste Modell trägt die Bezeichnung MTK 16.

Der aus Rohrprofilen konstruierte und formschöne Biegebalkenausleger, kann über eine schneckengetriebene Gliederkette verstellt werden.

Durch eine raffinierte Seileinscherung bleibt der Lasthaken beim Verstellen des Auslegers horizontal.

Der Brun MTK Kran dürfte der Erste seiner Art gewesen sein, welcher über einen horizontalen Lastweg verfügte.

Alle Brun Krane sind von sehr robuster Konstruktion und waren bereits mit Endschaltern und Überlastsicherungen ausgerüstet.

Gemäss Brun Werbung von 1954 konnte Brun auch MTK Krane nach Grossbritannien exportieren. Dort wurden die Krane wegen der sprichwörtlichen Qualität sogar als „Rolls Royce“ unter den Kranen bezeichnet.

Das Nachfolgemodell, der MTK 18, welcher Mitte der fünfziger Jahre auf den Markt kam, hatte bereits 18 m Ausladung und trägt dabei noch 1 t, die max. Tragkraft liegt bei 3 t.
