Das Maschinenhaus und der Antriebsstrang

Das Maschinenhaus gehört zu den schwersten Anlagenteilen einer Windkraftanlage - das Transportgewicht bei der Nordex N117 beträgt 49,2t. Zum eigentlichen Hub wird das Dach abgehoben, über das wird später der komplette Antriebsstrang mit 44,8 t eingehoben. Die Rotornabe muß am Boden mit Hilfe eines Hilfskran noch gewendet werden und geht dann auch nach oben wo sie mit dem Antriebstrang verschraubt wird.


Bild 1:

Nach der Ankunft des Maschinenhaus werden noch Mess- und Sicherheitstechnik angebaut - Windmesser, Positionsleuchten und Blitzableiter.

Bild 2:

Das Bild wurde gemacht als bei einer Baustellenbegehung die Holzplatte entfernt wurde um den Blick ins innere frei zu geben.
Im inneren des Maschinenhaus ist es ziemlich leer, nur im hinteren Teil ist der Generator, Schaltschränke, Ölkühler verbaut. Der massive Rahmen nimmt später die Kräfte der Antriebseinheit und des Rotors auf und stellt die Verbindung mit dem mit dem Turm sicher. Der Antrieb zum drehen der Gondel ist auch schon verbaut (Azimut).

specko hat diese Bilder angehängt:



__________________
Schöne Grüße aus Schwaben

Specko
18.03.2017 13:32 specko ist offline E-Mail an specko senden Beiträge von specko suchen Nehmen Sie specko in Ihre Freundesliste auf
specko



Dabei seit: 17.05.2010
Name: Jürgen
Herkunft: Bayern
Alter: 55

Themenstarter Thema begonnen von specko
Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen

Bild 1:

Ganz eng am Turm wird das Gehäuse nach oben gezogen - Nabenhöhe ist 141m - zur Sicherung werden 2 Seile angeschlagen um bei Bedarf vom Boden aus stabilisieren zu können, die Last darf sich auf keinen Fall drehen oder in eine Pendelbewegung kommen.

Bild 2:

Ist die Höhe erreicht fährt der komplette Kran mit Last am Haken um einige Meter nach vorne - die Neigung des Hauptmast bleibt dabei konstant. Ein Vorteil des Raupenkran ist das verfahren mit Last, was hier im Windpark weit häufiger genutzt wurde als ich gedacht habe

Bild 3:

Das Gehäuse geht ohne Dach nach oben, da muß später der Antriebsstrang eingehoben werden.

specko hat dieses Bild (verkleinerte Version) angehängt:

specko hat diese Bilder angehängt:



__________________
Schöne Grüße aus Schwaben

Specko

Dieser Beitrag wurde 2 mal editiert, zum letzten Mal von specko: 19.03.2017 14:45.

19.03.2017 14:33 specko ist offline E-Mail an specko senden Beiträge von specko suchen Nehmen Sie specko in Ihre Freundesliste auf
specko



Dabei seit: 17.05.2010
Name: Jürgen
Herkunft: Bayern
Alter: 55

Themenstarter Thema begonnen von specko
Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen

Bild 1.

Von unten kann man auch gut die Bremsbacken sehen, die das Drehen der Godel stoppen.

Bild 2:

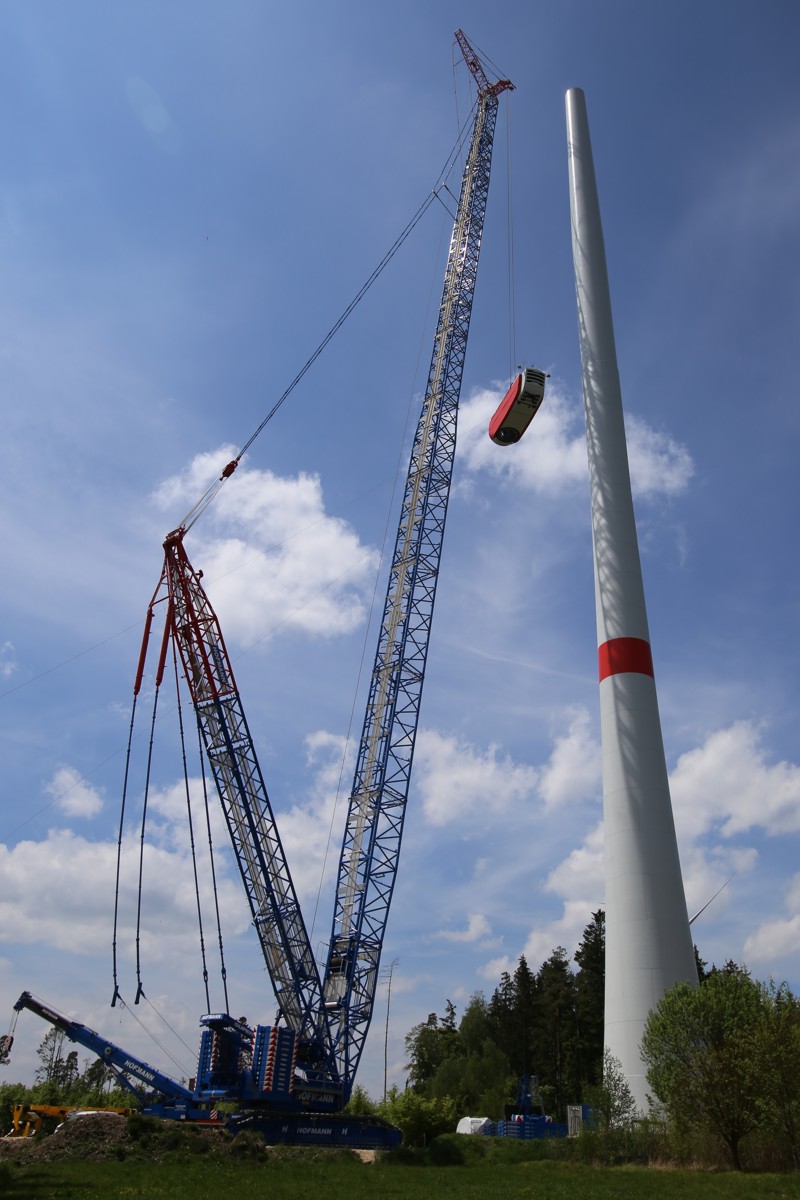

Die Gondel auf dem Weg nach oben!

specko hat diese Bilder angehängt:



__________________
Schöne Grüße aus Schwaben

Specko
20.03.2017 16:49 specko ist offline E-Mail an specko senden Beiträge von specko suchen Nehmen Sie specko in Ihre Freundesliste auf
specko



Dabei seit: 17.05.2010
Name: Jürgen
Herkunft: Bayern
Alter: 55

Themenstarter Thema begonnen von specko
Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen

Bild 1:

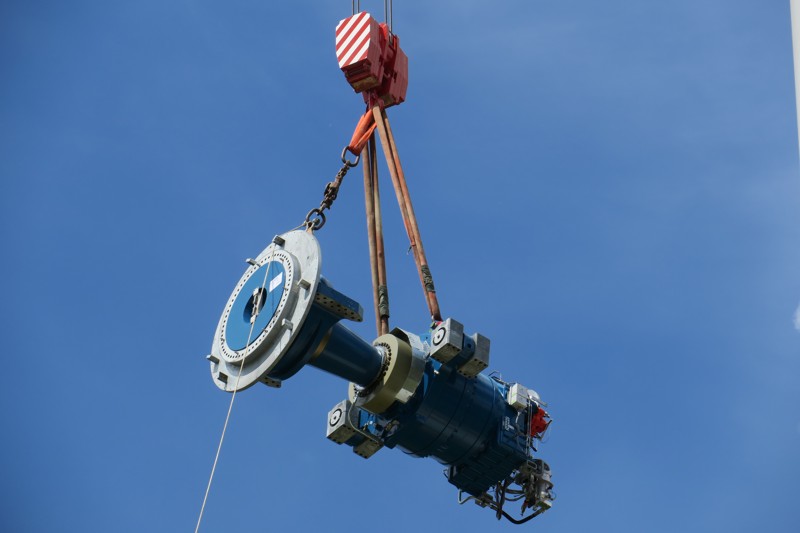

Der Antriebstrang wird nur von seinem Transportgestell befreit, sauber gemacht und dann geht es nach oben. Der Antriebsstrang wiegt übrigens rund 45 t.
